제품 세부 정보
원래 장소: 첸젠, 중국
브랜드 이름: MQ
인증: ISO 9241; IEC62341; JEITA CP-3451; ANSI/AAMI ES60601-1-2; IEC 60068
모델 번호: ZY-022301-P01
지불 및 배송 조건
최소 주문 수량: 1개
가격: Please contact us for latest price
포장 세부 사항: 맞춤형
배달 시간: 1~7 근무일
지불 조건: 전신환, L/C (신용장), 신용 카드, 페이팔
공급 능력: 일 당 500,0 조각
크기(인치): |
2.23 |
결의: |
128도트 x 32도트 |
활동 영역 (W*H): |
55.02(W)x13.1(H) |
오프라인 차원 (W*H*T): |
66.5(W)x35(H)x8.5최대(T) |
시야각(RLUD): |
IPS |
드라이버 IC: |
ssd1305 |
크기(인치): |
2.23 |
결의: |
128도트 x 32도트 |
활동 영역 (W*H): |
55.02(W)x13.1(H) |
오프라인 차원 (W*H*T): |
66.5(W)x35(H)x8.5최대(T) |
시야각(RLUD): |
IPS |
드라이버 IC: |
ssd1305 |
2.23인치 제품 기술 매개 변수
| 표시 매개 변수 | ||||
| 항목 | 스펙 | 항목 | 스펙 | 단위 |
| 표시 모드 | 패시브 매트릭스 OLED& 블루 | 윤곽 그림 | 66.5 ((W) x35 ((H) x8.5Max ((T) | mm |
| 인터페이스 | 8비트 68XX/80XX 평행 ,4선 SPI ,I2C | 보기 면적 | 57.0(W) x15.1 ((H) | mm |
| 운전 의무 | 1/32 | 액티브 면적 | 55.02 ((W) x13.1 ((H) | mm |
| 드라이버 IC | SSD1305 | 라티스 | 128점 x 32점 | -- |
| 껍질 | 0.5T | 픽셀 피치 | 0.43 (W) x0.41 (H) | mm |
| 다른 것 | - | 픽셀 크기 | 0.41 (W) x0.39 (H) | mm |

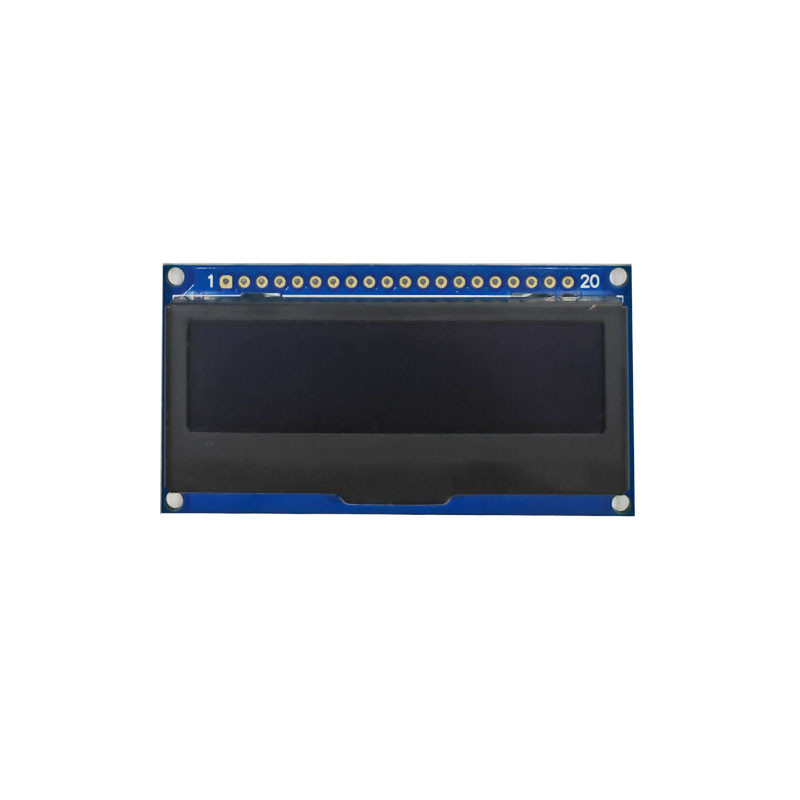

제품 설명
2.32-인치 모노크롬 OLED 디스플레이 모듈은 수동 매트릭스 OLED 기술을 활용한 놀라운 디스플레이 솔루션입니다.화면의 가장 어두운 요소와 가장 밝은 요소 사이의 구분이 매우 뚜렷한 시각적으로 매력적인 효과를 만듭니다.덕분에, 그것은 사용자들이 그들이 직면하는 조명 조건에 관계없이 표시 된 콘텐츠를 쉽게 읽을 수 있도록 놀라운 가시성을 보장합니다.밝게 조명된 방이나 희미하게 조명된 구석에서, 이 디스플레이 모듈은 시각이 선명하고 접근성있게 유지되도록합니다.
이 디스플레이 모듈은 2.32인치의 대각선 크기로 콤팩트함과 충분한 화면 부동산을 제공하는 것 사이의 이상적인 균형을 이루고 있습니다.더 작은 프로젝트에서 너무 많은 공간을 차지할 수 없을 정도로 크거나 명확한 이미지를 제시할 수 있는 능력을 제한할 수 없을 정도로 작지 않습니다이 균형은 많은 응용 프로그램에 대한 다재다능한 선택으로 만들어서 텍스트와 간단한 그래픽을 통해 정보를 명확하게 전달하는 효과적인 이미지 렌더링을 허용합니다.
128 x 32 픽셀의 해상도를 자랑하는 디스플레이 모듈은 선명한 텍스트와 잘 정의된 간단한 그래픽을 생성 할 수 있습니다.각 픽셀 은 신중 하게 사용 되어 제시 된 정보 가 명확 하고 이해하기 쉽도록 합니다IoT 장치에서 센서 판독을 표시하거나 DIY 프로젝트에서 사용자 정의 메시지를 표시하는 데 사용하든 간에 이 해상도는 시각적 수단으로 효과적인 커뮤니케이션을 가능하게 합니다.
생생한 파란색 단색으로 제공되며, 이 디스플레이 모듈은 기능적 목적뿐만 아니라 시각적인 매력을 추가합니다. 파란색 색은 눈길을 끄는 동시에 뚜렷합니다.디스플레이의 시각적 매력을 향상시키는 것그것은 다양한 응용 프로그램에 적합하게 만듭니다. 그것은 다른 배경에 대 한 눈에 띄고 사용자에게 매력적인 시각적 경험을 만들 수 있습니다.
이 디스플레이 모듈은 SSD1305 컨트롤러 IC를 탑재하여 통합 프로세스를 크게 단순화합니다. 컨트롤러 IC는 원활한 작동을 위한 핵심 기능으로 작용합니다.디스플레이를 관리하고 제어하는 데 필요한 모든 기능을 처리합니다.이것은 개발자 및 취미가 복잡 한 설정 절차를 다루지 않고 쉽게 프로젝트를 통합 할 수 있습니다.다양한 애플리케이션을 위한 사용자 친화적인 옵션으로 만드는.
이 디스플레이 모듈의 대표적인 특징 중 하나는 여러 인터페이스 옵션을 지원하는 것입니다. 8-비트 68XX/80XX 병렬, 4-waya SPI 및 I2C 인터페이스와 함께 작동 할 수 있습니다.이 유연성은 다양한 시스템 구성에 원활한 적응을 가능하게 하기 때문에 중요한 장점입니다.만약 당신이 평행 인터페이스의 속도와 데이터 전송 능력을 요구하는 시스템과 거래하고 있거나 SPI나 I2C와 같은 일련 인터페이스의 단순성과 가파른 배선을 선호하는 경우이 디스플레이 모듈은 바로 들어갈 수 있습니다또한, 이러한 인터페이스 옵션은 배선 복잡성을 최소화하는데 도움이 됩니다. 특히 배선을 깔끔하고 조직적으로 유지하는 것이 중요한 프로젝트에서 유용합니다.
이 디스플레이 모듈의 PCB 보드는 4개의 나사 구멍으로 신중하게 설계되었습니다. 이 나사 구멍은 다양한 프로젝트에서 디스플레이를 장착하는 안전하고 유연한 방법을 제공합니다.Arduino 기반의 기기를 만들거나 가끔씩 조정해야 할 수도 있습니다, 안정적인 설치를 필요로 하는 내장 시스템, 또는 이동할 수 있는 DIY 전자 창조,디스플레이를 단단히 장착 할 수있는 능력은 시간이 지남에 따라 안정성과 일관된 성능을 보장합니다..
이 OLED 디스플레이 모듈은 아두이노 프로젝트를 진행하는 취미인과 제작자에게 훌륭한 추가입니다.SSD1305 컨트롤러 IC와 다재다능한 인터페이스 옵션 덕분에아두이노 보드에 연결하는 것은 매우 쉬워집니다. 날씨 스테이션, 가정 자동화 제어판 또는 사용자 정의 센서 디스플레이를 만들 때생생한 파란색 모노크롬의 명확한 시각은 Arduino 설정의 기능과 사용자 경험을 향상시킬 수 있습니다..
그것은 IoT 장치와 신뢰할 수 있는 시각 출력에 의존하는 다른 것과 같은 임베디드 애플리케이션에 매우 적합합니다.장치가 사용자에게 중요한 데이터를 간단하게 전달해야 하는 경우, 이 디스플레이 모듈의 명확한 텍스트와 그래픽 기능과 다른 인터페이스와 함께 작동 할 수있는 능력은 그것을 이상적인 선택으로 만듭니다.정보를 명확하게 제시하고 사용자가 쉽게 이해할 수 있도록 보장합니다.환경 상태를 모니터링하거나 다른 연결된 장치를 제어하는 것.
다양한 DIY 전자 프로젝트에서 이 디스플레이 모듈은 완벽한 적합성입니다. 그것은 사용자에게 정보를 표시하고 그래픽을 효과적으로 제공하는 방법을 제공합니다.디지털 시계 같은 개인적인 프로젝트의 경우게임 콘솔이나 시각적 피드백을 필요로 하는 독특한 기기입니다.그리고 명확한 이미지 렌더링은 DIY 창작물을 생생하게 만드는 데 귀중한 요소가 됩니다..
원격 제어장치와 휴대용 기기 같은 소비자 전자제품에 통합되어 명확한 시각으로 사용자 인터페이스를 향상시킬 수 있습니다현재 채널과 같은 중요한 정보를 표시할 수 있습니다, 볼륨 레벨, 또는 장치 설정은 읽기 쉽고 시각적으로 매력적인 방식으로관련 데이터나 메시지를 명확하고 매력적인 방식으로 제시함으로써 기능의 추가적인 터치를 추가합니다., 전체적인 사용자 경험을 개선합니다.
FAQ:
HDMI 보드가 있나요?
그래, 우리는 HDMI 보드와 안드로이드 시스템을 지원하는 드라이브 보드가 있습니다.
터치 스크린이 있나요?
예, 용량 터치 스크린과 저항 터치 스크린은 사용자 정의 될 수 있습니다
소량 주문을 지원하시나요?
예, 우리는 작은 팩의 시험 주문을 받아들입니다.
판매 후 서비스는 어때요?
보증 기간은 배송일로부터 계산하여 12개월입니다. 품질의 이유로 인한 장애는, 우리의 회사는 필요한 경우 무료 유지 보수 서비스 또는 교체 제공 할 것입니다.
