제품 세부 정보
원래 장소: 첸젠, 중국
브랜드 이름: TFT Driver Board
인증: ISO 9241; IEC62341; JEITA CP-3451; ANSI/AAMI ES60601-1-2; IEC 60068
모델 번호: ZY08012 V1.0
지불 및 배송 조건
최소 주문 수량: 1개
가격: Please contact us for latest price
포장 세부 사항: 맞춤형
배달 시간: 1~7 근무일
지불 조건: 전신환, L/C (신용장), 신용 카드, 페이팔
공급 능력: 일 당 500,0 조각
기능: |
헤드폰 입력 및 출력 및 3와트 듀얼 채널 오디오 증폭기 출력 |
인터페이스 신호: |
1xHDMI141xDVI1.0 및 1xVGA |
출력: |
2번 포트 LVDS 출력을 지원합니다. |
차원: |
139.0 x 53mm |
저장 온도: |
-20 ~ 60C |
작동 온도: |
-10 ~ 50C |
기능: |
헤드폰 입력 및 출력 및 3와트 듀얼 채널 오디오 증폭기 출력 |
인터페이스 신호: |
1xHDMI141xDVI1.0 및 1xVGA |
출력: |
2번 포트 LVDS 출력을 지원합니다. |
차원: |
139.0 x 53mm |
저장 온도: |
-20 ~ 60C |
작동 온도: |
-10 ~ 50C |

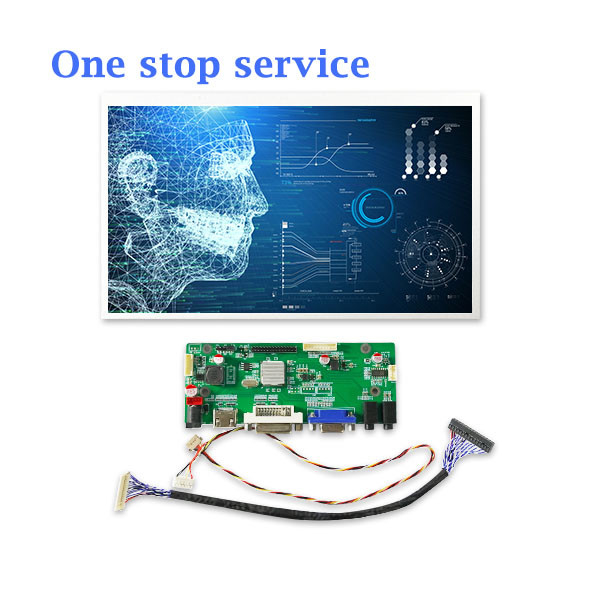

ZY08012 V1.0 컨트롤러 보드와 함께 TFT 패널 디스플레이 다기능 디스플레이 드라이버 보드
설명
ZY08012 V1.0은 1xHDMI1을 결합한 다기능 디스플레이 드라이버 보드이다.4, 1xDVI1.0 및 1xVGA 입력 인터페이스, 186MHz까지 2 포트 LVDS 출력을 지원, 헤드폰 입력 및 출력을 지원하고 3 와트 듀얼 채널 오디오 증폭기 출력을 지원합니다.
특징
| 전력 입력 | 12V DC 입력 /12V 680mA+/-10mA |
| 신호 입력 | 1 HDMI 입력 / 1 HDMI |
| 신호 입력 | 1 VGA 입력 / 1 VGA |
| 신호 입력 | 1 DVI 입력 / 1 DVI |
| 신호 출력 |
6/8비트 단일/복합 LVDS 출력 6/8 LVDS |
| 오디오 입력 | 3.5mm 헤드폰 입력 /3.5mm |
| 오디오 출력 | 헤드폰 출력 /3.5mm |
| 오디오 출력 | 스피커 |
| 다른 것 | I2C/ADC/UART |
인터페이스 기능 설명 다이어그램
| 아니죠 | 설명 |
| CN 6 | ADC 인터페이스 / ADC |
| CN 9 | 디스플레이 패널 전압 설정 |
| CN11 | LVDS 출력 인터페이스/LVDS |
| CN 15 | UART 인터페이스 |
| CN 7 | I2C 버스 인터페이스 /I2C |
| CN 8 | 키보드 인터페이스 |
| CN 12 | 3W 스피커_L/R 출력 /3 |
|
CN13 |
외부 3.5mm 헤드폰 출력 인터페이스 |
|
CN 14 |
외부 3.5mm 헤드폰 입력 인터페이스 |
| CN 5 | 외부 VGA 입력 인터페이스 |
| CN4 | 외부 DVI 입력 인터페이스 |
| CN3 | 외부 HDMI 입력 인터페이스 |
| CN1 | 외부 12V DC 입력 인터페이스 |
| CN2 | 내장 12V DC 입력 인터페이스 |
| CN10 | 백라이트 제어 인터페이스 |
구조적 차원 다이어그램
